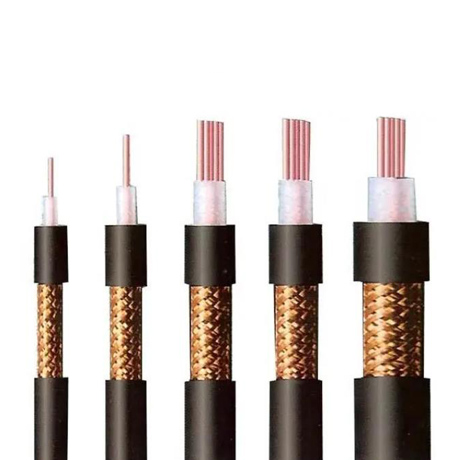

Jako kluczowe medium transmisyjne dla elektrycznego napędu statków i systemów regulacji prędkości o zmiennej częstotliwości,Morskie kable o zmiennej częstotliwościmają szereg unikalnych właściwości, które różnią się od zwykłych kabli okrętowych, co odzwierciedla się głównie w doskonałych parametrach elektrycznych i zdolnościach przeciwzakłóceniowych oraz doskonałych właściwościach mechanicznych i możliwości dostosowania do środowiska.
Tolerancja impulsów wysokiego napięcia: Fala PWM (modulacja szerokości impulsu) wyjściowa falownika zawiera strome zbocze narastające harmoniczne wyższego rzędu, które powodują wyjątkowo wysokie szczyty napięcia impulsowego (do 2-3 razy większe od napięcia roboczego) i silne zakłócenia elektromagnetyczne. Materiał izolacyjny i projekt konstrukcyjnymorskie kable o zmiennej częstotliwościmuszą być w stanie wytrzymać długotrwałe, powtarzające się uderzenia impulsów o wysokiej częstotliwości i wysokim napięciu, aby zapobiec przyspieszonemu starzeniu się lub nawet uszkodzeniu izolacji.
Potrójna struktura ekranowania: to jest jego podstawowa cecha. Zwykle przyjmuje się potrójną strukturę „ekranowanie fazowe + ekranowanie całkowite + ekranowanie z oplotu z drutu miedzianego ocynowanego”. Ekranowanie faz (zwykle owinięta/wytłaczana warstwa półprzewodząca na zewnątrz każdego przewodu fazowego) skutecznie tłumi zakłócenia międzyfazowe; całkowite ekranowanie (taśma kompozytowa aluminiowo-plastikowa lub inne materiały) zapewnia całkowite ekranowanie elektromagnetyczne; zewnętrzna warstwa plecionego drutu miedzianego o dużym pokryciu ekranu zwiększa odporność na zewnętrzne zakłócenia elektromagnetyczne i wyładowania elektrostatyczne oraz minimalizuje promieniowanie elektromagnetyczne (EMI/RFI) i zakłócenia sygnału harmonicznych o wysokiej częstotliwości w otaczającym sprzęcie.
Niska impedancja transmisji i symetryczna struktura: Zastosowano symetryczną trójfazową trójprzewodową lub trójfazową czteroprzewodową (z przewodem PE), a skok skręcenia przewodu jest zoptymalizowany w celu zapewnienia równowagi rozproszonej pojemności i indukcyjności każdej fazy, zmniejszenia tłumienia i zniekształceń podczas transmisji oraz zapewnienia stabilności i dokładności transmisji sygnału.
Wysoka elastyczność i odporność na zginanie: Dostosowując się do wąskiej przestrzeni i częstych wibracji na pokładzie, specjalnie zaprojektowany miękki przewodnik (cienki drut miedziany lub bardzo cienki skręcony drut miedziany) oraz specjalnie opracowany elastyczny materiał izolacyjny/osłony zapewniająMorskie kable o zmiennej częstotliwościdoskonała elastyczność i wielokrotne zginanie, które jest łatwe w układaniu i naprawie.
Odporność na oleje i rozpuszczalniki chemiczne: Materiały powłoki (takie jak specjalnie opracowany PCW, bezhalogenowe, niskodymne, zmniejszające palność poliolefiny/TPE itp.) muszą być odporne na erozję oleju opałowego, oleju smarowego, chłodziwa i innych olejów oraz rozpuszczalników chemicznych powszechnie spotykanych w środowisku okrętowym.
Odporność na temperaturę i ognioodporność oraz ochrona przeciwpożarowa: Poziom temperatury roboczej jest wysoki (np. 90°C). Materiały izolacyjne i osłonowe muszą spełniać rygorystyczne normy morskie dotyczące zmniejszania palności (takie jak IEC 60332-3, test spalania wiązanego), jednocześnie spełniając wymagania dotyczące odporności na temperaturę. Niektóre wymagają bezhalogenowych materiałów o niskim dymieniu (LSZH), które podczas spalania uwalniają mniej żrący gaz i mniej dymu, aby zapewnić bezpieczeństwo ewakuacji personelu.
Odporność na rozciąganie i zużycie: wzmocniona osłona lub wbudowane elementy rozciągliwe (takie jak przędza aramidowa) zwiększają wytrzymałość kabla na rozciąganie i zużycie oraz dostosowują się do wymagań instalacyjnych, takich jak podnoszenie i holowanie.
Wilgoć i wodoodporność: Konstrukcja konstrukcyjna (taka jak wypełnienie, owijanie itp.) i dobór materiałów zapewniają odporność na środowiska wilgotne i mgłę solną, a niektóre wymagają wzdłużnych konstrukcji blokujących wodę.
Ścisła certyfikacja i gwarancja niezawodności:
Certyfikat towarzystwa klasyfikacyjnego: Musi przejść test homologacji typu głównych światowych towarzystw klasyfikacyjnych (takich jak CCS, DNV-GL, LR, ABS, BV itp.), aby spełnić ich kompleksowe i rygorystyczne wymagania dotyczące materiałów, konstrukcji, właściwości elektrycznych, ognioodporności, odporności ogniowej, bezhalogenowego i niskodymowego.
Wysokiej jakości materiały i procesy: wykorzystuje wysokiej jakości przewodniki (zwykle cynowane, aby zapobiec utlenianiu), specjalną izolację o stabilnych parametrach (taką jak usieciowana poliolefina XLPO) i materiały osłony spełniające przepisy dotyczące statków, a także ma doskonałe procesy produkcyjne, aby zapewnić długoterminową stabilną pracę w złożonych i trudnych warunkach pracy statków.
Morskie kable o zmiennej częstotliwości zapewniają bezpieczne, niezawodne i wydajne rozwiązania w zakresie przesyłu mocy i sterowania sygnałami dla systemów konwersji częstotliwości na statkach dzięki starannie zaprojektowanej strukturze ekranowania elektrycznego, doskonałym właściwościom materiałowym i mechanicznym oraz rygorystycznym normom certyfikacyjnym, zapewniającym bezpieczną i stabilną pracę systemów elektrycznych statku.
